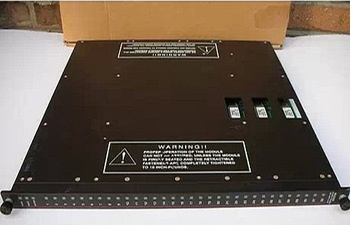

Triconex 3625 Digital 24DC Output Module Invensys Systerm

Additional Information

TRICONEX 3625 OUTPUT MODULE DIGITAL 24VDC 32POINT TMR ISOLATED

Nominal Voltage                            24 VDC
Type                                       TMR, Supervised/Non-Supervised DO
Output Signals                             32, commoned
Voltage Range                              16-32 VDC
Maximum Voltage                            36 VDC
Voltage Drop                               < 2.8 VDC @ 1.7A, typical
Power Module Load                          < 13 watts
Current Ratings, Maximum                   1.7A per point   7A surge per 10 ms
Minimum Required Load                      10 mA
Load Leakage                               4 mA maximum
Fuses (on Field Termination)               n/a—self-protecting
Point Isolation                            1,500 VDC
Diagnostic Indicators
On or Off State                            1 per point
Module Status                              PASS, FAULT, LOAD, ACTIVE
Field Alarm                                LOAD (1 per point)
Color Code                                 Dark blue
